für den Einbau in Doppelstock-Steuerwagen 87293

mit Inneneinrichtung und Passagieren...

...und ohne Inneneinrichtung.

                                                                                                                                Dreilicht-Spitzensignal und Zug-     Zugschluss-Signal und Zugziel-

Einsicht in den Steuerwagen-Führerstand mit Lokführer                    zielanzeige                                             anzeige

Wagenbeleuchtung WBL-Z-D-03-6/4NW

- 6 LEDs für Oberstock-Innenbeleuchtung neutralweiss

- 4 LEDs für Unterstock-Innenbeleuchtung neutralweiss

- 3 LEDs für Dreilicht-Spitzensignal

- 2 LEDs für Zugschluss-Signal

- 1 LED für Zugzielanzeige

- 1 LED für Führerstandbeleuchtung                                                                                                                        Art.-Nr. 32 02 38

Durch den Einbau der mobatron  Wagenbeleuchtung WBL-Z-D-03-6/4NW für Digital­betrieb wird ein vorbildgerechtes Umschalten des Dreilicht-Spitzensignals und des Zugschluss-Signals beim Doppelstock-Steuerwagen 87293 ermöglicht.

Durch Entfernen des märklin LED-Moduls wird der Führerstand innen sichtbar gemacht, ein Lokführer kann  eingesetzt werden.

Bei Fahrtrichtung "Steuerung des Zuges durch den Lokführers im Führerstand"  leuchtet das Dreilicht-Spitzensignal und die Zugzielanzeige. Der Führerstand wird schwach beleuchtet, damit ein eventuell eingebauter Lokführer sichtbar wird.

Bei umgekehrter Fahrtrichtung leuchtet das Zugschluss-Signal und die Zugzielanzeige, die Führerstandbeleuchtung ist ausgeschaltet.

Zur Umschaltung des Dreilicht-Spitzensignals und des Zugschluss-Signals muss ein Funktionsdecoder eingebaut werden. Dieser ist nicht im Lieferumfang enthalten und muss im Fachhandel beschafft werden.

Dank separaten LED-Modulen für Unterstock- und Oberstockbeleuchtung wird eine optimale Wageninnenraum-Ausleuchtung ermöglicht, auch wenn Inneneinrichtungen mit Passagieren eingebaut werden.

Der integrierte Energiespeicher garantiert einen 100%-ig flackerfreien Betrieb der Innenbeleuchtung.

Die weisse Lackierung der Wagenbeleuchtung sorgt für eine bessere und gleichmässigere Lichtverteilung.

Die ausführliche Einbauanleitung steht auf dieser Seite unten als "download" zur Verfügung.

Eingesetzte Drehgestelle mit den angelöteten Mikrolitzen.

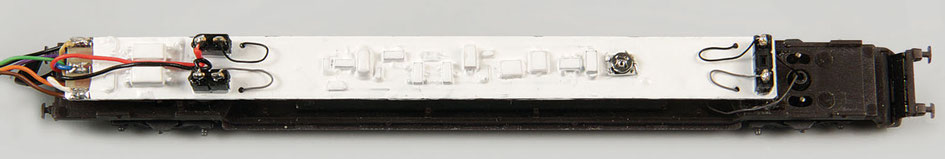

LED-Modul für die Unterstock-Beleuchtung in den Wagenboden einbauen.

Die Mikrolitzen von den Drehgestellen an den Lötösen anlöten.

Funktionsdecoder einbauen.

LED-Modul für die Oberstock-Beleuchtung in das Wagengehäuse einbauen.

Die Lichtleiter für das Dreilicht-Spitzensignal und das Zugschluss-Signal werden in die Lichtleiter-Halterungen eingesteckt und bündig abgeschnitten.

Für mehr Informationen stehen folgende Dokumente als PDF-Datei zum "herunterladen"  zur Verfügung:

Einbauanleitung zu mobatron Wagenbeleuchtung WBL-Z-D-03-6/4NW

Preisliste zu Wagenbeleuchtung WBL-Z-D-03-6/4NW
