Wagenbeleuchtungen WBL-Z-A-19-4GB und WBL-Z-A-19-4GB-2R
für Spur Z Gleichstrom analog, für den Einbau in folgende mini club Wagen:
Personenwagenwagen 8750, 8751, 87501, 87511 und 87512 (Donnerbüchse)
WBL-Z-A-19-4GB 4 gelbe LEDs für Innenbeleuchtung
ohne
Zugschluss
Art.-Nr. 32 02 62
WBL-Z-A-19-4GB-2R 4 gelbe LEDs für Innenbeleuchtung
mit
Zugschluss
Art.-Nr. 32 02 63
Vorteile der mobatron Wagenbeleuchtungen:
- LEDs leuchten schon ab 1,0 Volt Fahrspannung mit voller Leuchtkraft.
- Nach Ausschalten der Fahrspannung leuchten die LEDs noch ca. 90 - 100 Sekunden mit voller Leuchtkraft
weiter (Nachleuchtdauer). Somit kann ein stillstehender Zug, z.B. beim Halt vor Signalen auf der Strecke oder im
Bahnhof, ohne Fahrspannung noch ca. 90 - 100 Sekunden ausgeleuchtet werden.
- Konstante Helligkeit über den gesamten Fahrspannungsbereich von 1,0...15 Volt Gleichstrom und
100% flackerfreier Betrieb.
- Die weisse Lackierung der Wagenbeleuchtung sorgt für eine bessere und gleichmässigere Lichtverteilung.
Stromabnahme
Zur Stromabnahme eignet sich der mobatron Stromabnehmer STA-Z-RW-20.
Dieser muss bei Bedarf zusätzlich bestellt werden.
Die 4 Stromabnehmer-Laschen liegen an den Radnaben an.
Lieferumfang Wagenbeleuchtung WBL-Z-A-19-4GB ohne Zugschluss
- Elektronikmodul
- LED-Modul mit 4 gelben LEDs für die Innenbeleuchtung
- Lithium-Knopfzellen-Batterie CR927 / 3 Volt
- ausführliche Einbauanleitung
Lieferumfang Wagenbeleuchtung WBL-Z-A-19-4GB-2R mit Zugschluss
- Elektronikmodul
- LED-Modul mit 4 gelben LEDs für die Innenbeleuchtung und 2 rote LEDs mit
Lichtleiter für Zugschluss
- Lithium-Knopfzellen-Batterie CR927 / 3 Volt
- ausführliche Einbauanleitung
Der Stromabnehmer STA-Z-RW-20 ist nicht im Lieferumfang enthalten und muss bei Bedarf separat bestellt werden.
Technische Daten
- Minimale Speise-/Fahrspannung 1.0 Volt Gleichstrom
- Maximale Speise-/Fahrspannung 15 Volt Gleichstrom
- Maximale Stromaufnahme max. 15 mA
Zubehör (siehe unter Zubehör zu Wagenbeleuchtungen für Spur Z)
Einbau-Kurzbeschreibung
Wagen zerlegen
Gelb markierte Kunststoffnocken wegschneiden.
Stromabnehmer STA-Z-RW-20 in den Wagenboden einsetzen und die beiden Achsen in die Radhalterungen einsetzen.
Stromabnehmer STA-Z-RW-20 in den Wagenboden eingesetzt.

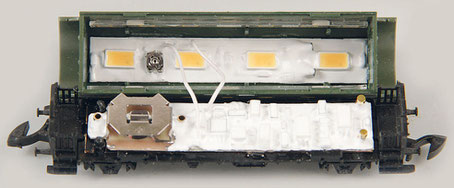

Wagenbeleuchtung WBL-Z-A-19-4GB ohne Zugschluss eingebaut.
Wagenbeleuchtung WBL-Z-A-19-4GB-2R mit Zugschluss.
Die beiden Lichtleiter für den Zugschluss werden in die Lichtleiter-Halterungen eingesteckt.
Für mehr Informationen stehen folgende Dokumente als PDF-Datei zum "herunterladen" zur Verfügung:
Einbauanleitung zu mobatron Wagenbeleuchtungen WBL-Z-A-19-4GB und WBL-Z-A-19-4GB-2R
Einbauanleitung zu mobatron Stromabnehmer STA-Z-RW-20
